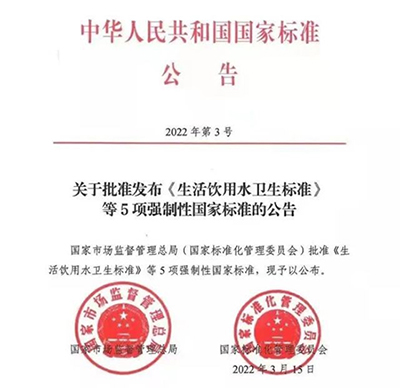

國家市場監督管理總局和國家標準化管理委員會聯合發布中華人民共和國國家標準公告（2022年第3號），正式批準發布《生活飲用水衛生標準等5項強制性國家標準的公告》。此標準不僅規定了生活飲用水水質和水源水質的衛生要求，也對作為與生活飲用水直接接觸的計量水表的技術、質量都提出了更高的要求。

FB-SWMP型小口徑超聲水表以1級精準度，智能遠程抄表，互聯網管控，符合生活飲用水安全標準，廣泛應用于城鎮智慧水務建設中。

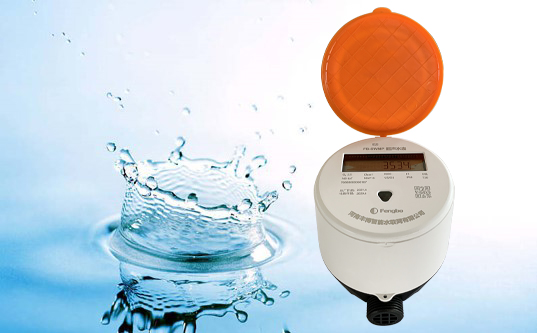

FB-SWMP型小口徑超聲水表

FB-SWMP型小口徑超聲水表是基于超聲波時差原理進行流量測量和顯示的新型水表。儀表默認配備M-BUS接口，可通過M-BUS總線和其他通信設備，組成遠傳抄表管理系統，管理部門可以隨時抄取表中數據，方便對用戶水量的統計和管理。

產品執行《GB/T 778 封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》標準以及《JJG 162-2009 冷水水表》檢定規程。

FB-SWMP型小口徑超聲波水表優勢：

1、全塑料表體，機構緊湊

2、食品級表體，安全衛生，無重金屬污染

3、高量程比（可達 800:1）

4、具有自診斷功能：流量傳感器故障報警、溫度傳感器故障報警、測量超量程報警、電池欠壓報警

5、應用本公司特有的流量測量方法（已獲得發明專利授權）和智能數據糾錯技術，測量準確度和穩定性高

6、內置鋰電池供電可使用（8+2）年以上

7、具備光電接口，支持手持式紅外抄表工具現場抄讀

8、支持無線通信（LoRa），亦可選配內置的物聯網通信模塊（NB-IoT），組成物聯網表

9、可雙向計量（正反向計量）

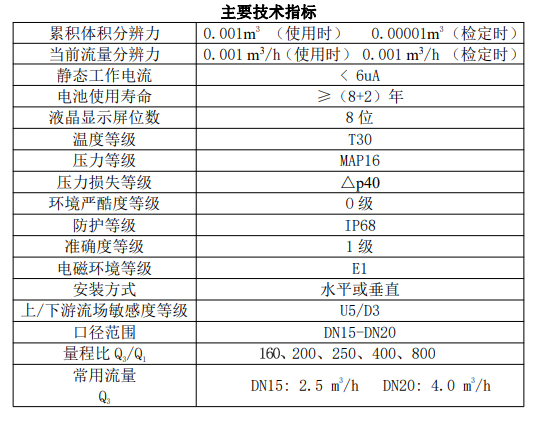

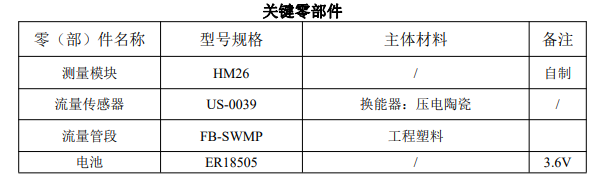

技術參數

紅外抄表

用戶可配備手持機實現手持抄表，用來抄錄水表累計流量、運行時間等信息，抄表方法如下：

待機界面短按，用手持機對準水表紅外收發接口，選擇抄表命令，通訊成功后，手持機將顯示相關信息。

安裝使用說明

特別提醒：已安裝完畢的超聲水表，在冬天結冰的條件下，為防止管道被凍裂可能導致的超聲傳感器損壞，請至少打開一側的閥門（水表前的閥門或者用戶室內的進水閥、水龍頭）。尤其是無人居住或不用水的情況，這點特別重要。

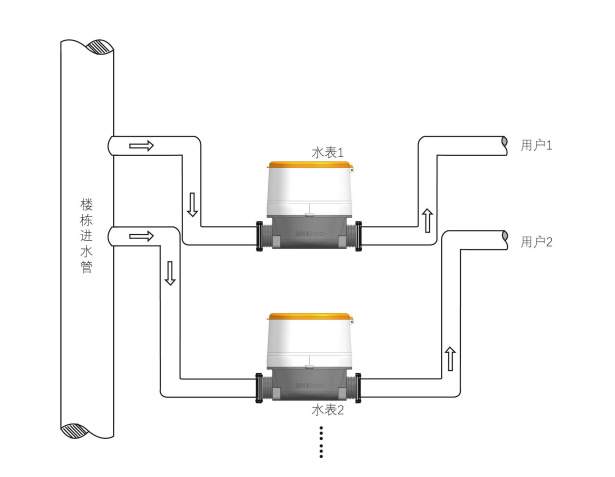

水平安裝

水平安裝時，建議如下安裝，將管路做成“U”型。在此情況下，處于低處的超聲水表管段內能保持滿管。

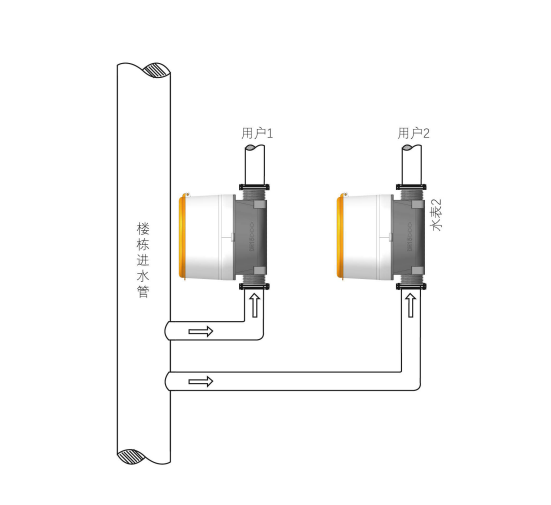

垂直安裝

垂直安裝時，如上圖所示，水流方向在水表處為下端進水，上端出水。在 此情況下，有水流經時，能避免氣泡集聚在水表測量管道內。

妥協的安裝方式（水平）

受現場客觀條件限制，確實難以實施推薦的水平安裝條件時，至少要按下圖的方式安裝。

圖中，水表前的管段可以和水表本體平行（相比推薦方式，取消了直角彎折的結構），但水表后端管路必須布局成如圖所示，由此避免氣泡在管道中集聚。

安裝前注意事項

（1）安裝超聲水表前必須徹底清洗管道，避免碎片損壞水表；

（2）超聲水表屬于比較貴重精密儀表，拿起放下時必須小心，禁止直接提拽表頭或傳感器線；嚴禁靠近較高溫度熱源（如電氣焊，防止電池爆炸傷人以及損壞儀表）；

（3）超聲水表安裝位置應特別注意，應避免水表安裝在管道的上端（會有氣泡在管段內），避免安裝在靠近彎頭處（會產生旋渦流），應遠離泵等設備（會引起脈動流）；

（4）超聲水表的上游和下游處的連接管道應與水表口徑大小一致，不能縮徑；

（5）超聲水表的表體上箭頭所指的方向為水流方向，不得裝反；

（6）建議超聲水表的前端裝有相應口徑的過濾器；表前裝有相應口徑的閥門且其能夠與表體分離，便于今后的維護和維修。

日常維護

（1）超聲水表使用前必須對當前狀態進行檢查；

（2）超聲水表上的鉛封不能損壞，如果損壞生產廠商將不再承擔質量和準確度保證；

（3）超聲水表使用內置的鋰電池供電，運行時間可達≥（8+2）年。當電池壽命將近或雖不到（8+2）年但液晶屏顯示的數據不清晰或顯示電池符號（提示電壓不足），即應由專門技術人員更換電池，以免影響其正常工作。

常見故障分析及排除

1、儀表運輸過程中需小心輕放，避免劇烈沖擊。

2、儲存環境溫度（-10~50）℃，相對濕度小于80%，防止強電磁場作用和陽光直射。

3、碼存的產品離地面至少30cm，距離四壁至少1m，離采暖設備不少于2m。

4、倉庫保持干燥，沒有腐蝕性物品、氣體及危險品。

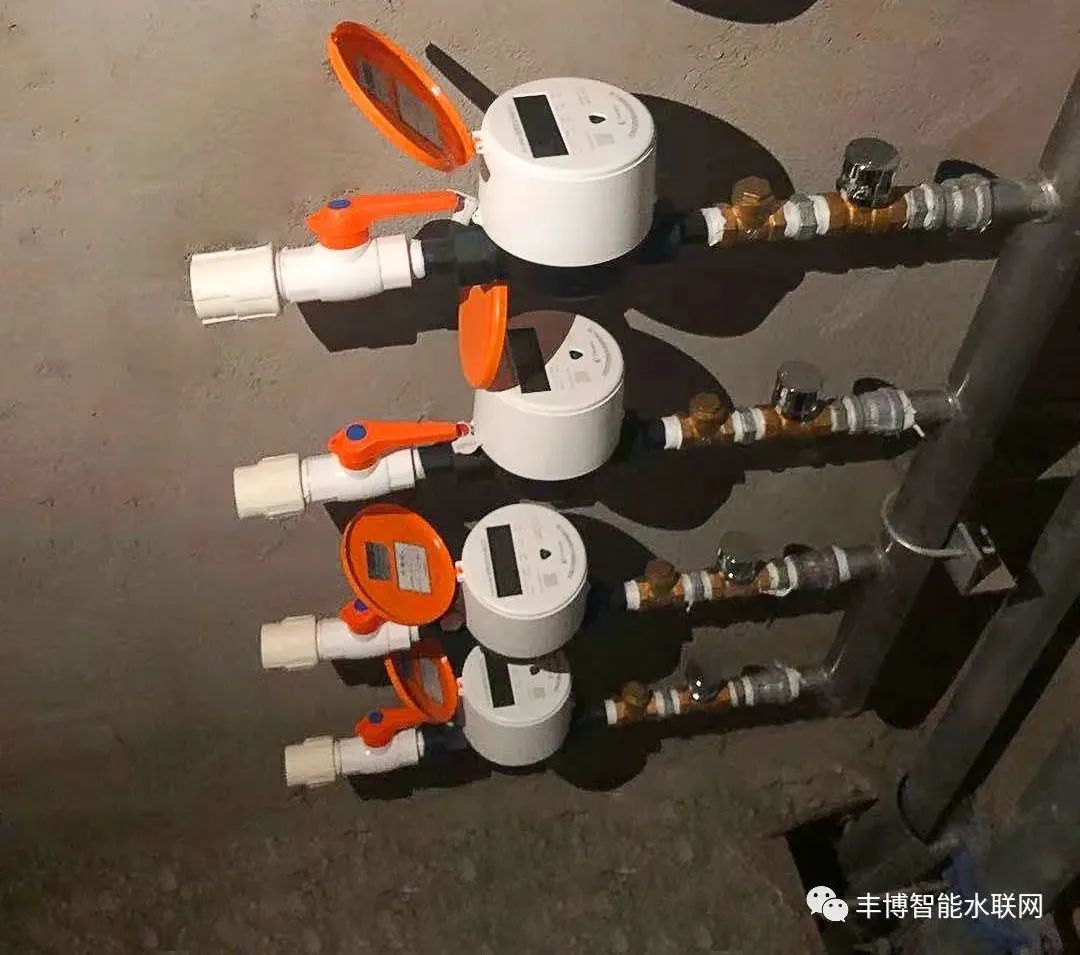

使用現場
